丹阳市凯鑫合金材料有限公司
GH4169
产品属性:

品牌：KX-Alloy

近似牌号：Inconel 718，UNS NO7718，W.Nr.2.4668，NiCr19Fe19Nb5

认证证书：ISO9001:2015

产地：中国江苏·丹阳

产品说明

合金类别：高温合金

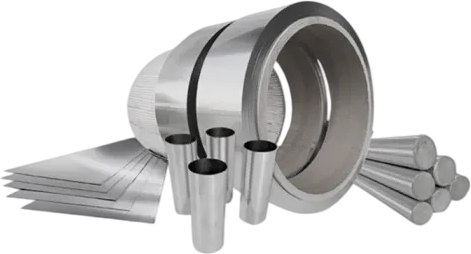

基材形状：丝材/带材/棒材/管材/板材

合金系列：镍铬铁合金

执行标准：GB/T14992

应用领域：航空航天，石油化工，军工领域

产品描述和应用

GH4169是Ni-Cr-Fe基沉淀硬化型变形高温合金，长时使用温度范围-253℃~650℃，短时使用温度可达800℃。合金在650℃以下强度较高，具有良好的抗疲劳、抗辐射、抗氧化和耐腐蚀性能，以及良好的加工性能、焊接性能和长期组织稳定性。适于制作航空、航天、核能和石化工业中的涡轮盘、环件、叶片、轴、紧固件和弹性元件、板材结构件、机匣等。

合金从成分上分为普通和优质两大类,优质GH4169合金的碳、铌、硫和气体含量的控制更严格,主要用于制造各类转动零件；从制作工艺分标准、高强和直接时效三大类，其中，高强和直接时效用于优质GH4169合金锻件，热变形温度以此降低，锻件的平均晶粒度依次细化，强度则依次升高，可满足航空发动机中不同转动零件的应用要求。

GH4169的成份含量
Ni：50%~55%
Fe：11%~22%（余）
Cr：17%~21%
Nb：4.75%~5.5%
Mo：2.8%~3.3%
Ti：0.65%~1.15%
Co≤1.0%
AI：0.20%~0.80%
Mn≤0.35%
Si≤0.35%
Cu≤0.30%
S≤0.015%
真空感应炉
电渣重熔
产品物理性能
密度

ρ=8.24 g/cm³

熔化温度范围

1260-1320 ℃

力学性能
标准号 品种 取样 θ/℃ 拉伸性能

HBS

 持久性能
σb/MPa σP0.2/MPa δ5/% Ψ/% σ/MPa τ/h δ5/% τH/h

GJB 5280



 航空用盘锻件

弦向标准热处理



20

 ≥1270 ≥1030 ≥12 ≥15 461~341 - - - -

650

 ≥1000 ≥865 ≥12 ≥18 - 690 ≥25 ≥5 ≥τ

GJB 5301



 航空用环形件

20

 ≥1270 ≥1035 ≥12 ≥15 451~345 - - - -

650

 ≥1000 ≥860 ≥12 ≥15 - 690 ≥25 ≥5 ≥τ
①持久持续时间达到规定时间后，可按相应规定的加载至拉断；τH≥τ后，试样可不拉断，允许采用光滑-缺口组合试样，缺口试样τ=0.2mm。



标准号 品种 取样 θ/℃ 拉伸性能 AKUZ/J

HBW

 持久性能
σb/MPa σP0.2/MPa δ5/% Ψ/% σ/MPa τ/h δ5/%

GJB 712A

 航空用锻制圆饼

弦向标准热处理

-196

 ≥1470 ≥1130 ≥12 ≥20 - - - - -

20

 ≥1275 ≥1035 ≥12 ≥15 ≥32 ≥331 - - -

650

 ≥1000 ≥860 ≥12 ≥15 - - 690 ≥25 -



标准号 品种及规格/mm 热处理 θ/℃ 拉伸性能 硬度

持久性能
σb/MPa σP0.2/MPa δ5/%

σ/MPa

τ/h

δ5/%

Q/3B 4050





厚板

薄板

带材





-

 退火 20 ≤895 ≤485 ≥40 HRB≤94 - - -

≤0.25

 固溶 20 ≤965 ≤550 实测 HRB≤102 - - -

＞0.25~4.75

 20 ≤1035 ≤550 ≥30 HRC≤102 - - -

＞4.75~25

 20 ≥1240 ≤725 ≥30 HRC≤25 - - -

≤0.25

 标准热处理 20 ≥1240 ≥1035 实测 HRC≥36

＞0.25~25

 20 ≥1240 ≥1035 ≥12 HRC≥36 - - -

≤0.38

 650 ≥965 ≥795 ≥5 - 655 ≥23 -

＞0.38~0.62

 650 ≥965 ≥795 ≥5 - 655 ≥23 4

＞0.62~25

 650 ≥1000 ≥825 ≥5 - 690 ≥23 4



标准号 品种 热处理 θ/℃ 拉伸性能
σb/MPa σP0.2/MPa δ5/%

Q/3B 4052

 毛细管

固溶

 20 ≤1070 ≤655 ≥30

标准热处理

 20 ≥1275 ≥1035 ≥12
注：采用整管拉升试样。



标准号 品种 热处理 θ/℃ 拉伸性能 硬度

持久性能
σb/MPa σP0.2/MPa δ5/% Ψ/%

σ/MPa

τ/h

δ5/%

GJB 2611A

 冷拉棒

标准热处理

 20 ≥1270 ≥1030 ≥12 ≥15 HBW≥345 - - -
650 ≥1000 ≥860 ≥12 ≥18 - 690 ≥23 ≥4

GJB 3527

 弹簧用冷拉丝

标准热处理

 20 ≥1270 ≥1035 ≥12 - HBC≥32 - - -



标准号 品种及规格/mm 取样方向 热处理 拉伸性能

室温

HBS

持久、蠕变性能
θ/℃ σb/MPa σP0.2/MPa δ5/% Ψ/%

θ/℃

σ/MPa

τ/h

δ5/%

εP/%
≥

≥

≤

Q/3B 4048

优质

 棒材

d≤125

L



标准热处理

 20 1280 1030 12 15 346 650 690 25 5 -
650 1000 862 12 15

d＞125~200

L

 20 1280 1030 12 15
650 1000 860 12 15

T

 20 1240 1030 6 8
650 965 860 6 8

d＞200

T

 20 1230 1020 6 8
650 900 800 6 8

Q/5B 4040

 锻件

-

C

标准热处理

 20 1275 1035 12 15 346 650 690 25 5 -
650 1000 860 12 15

Q/3B 4056

高强



 锻件

d500~620

C

 20 1345 1100 12 15 363 650 725 25 5 -
650 1080 930 12 15 595 825 25 - 0.2
50 -

Q/3B 4054

直接时效

 锻件

直接时效

 20 1450 1240 10 15 388 650 700 25 5 -
650 1170 1000 12 15 595 825 25 - 0.2
50 -

①持久持续时间达到规定时间后，可按相应规定的加载至拉断；τH≥τ后，试样可不拉断，允许采用光滑-缺口组合试样，缺口 τ=0.2mm。

②620℃蠕变，σ=662MPa，τ=45h，εP≤0.2。



点击查看更多
产品热处理制度
制度Ⅰ：

(950~980)℃士10℃×1h/AC+720℃±5℃×8h/FC(50℃士10℃/h)
→620℃±5℃ ×8h/AC;

制度Ⅱ：

720℃士10℃×8h/FC(50℃±10℃/h)
→620℃±10℃×8h/AC。
