凯鑫合金 ERNiCrMo-3 焊丝：油气管道堆焊耐腐蚀解决方案的行业标杆|凯鑫合金材料有限公司-主营高温合金-镍基堆焊焊丝（Inconel625，Inconel718）-膨胀合金-纯镍合金等

凯鑫合金 ERNiCrMo-3 焊丝：油气管道堆焊耐腐蚀解决方案的行业标杆

2026/06/22

一、引言

在全球油气开采与输送领域，高含硫、高含氯、高温高压的极端工况对设备材料的耐腐蚀性能提出了严苛要求。油漆管道作为油气输送系统的核心部件，其内壁长期接触腐蚀性介质，一旦发生腐蚀泄漏，将造成巨大的经济损失和安全隐患。丹阳市凯鑫合金材料有限公司（以下简称 "凯鑫合金"）自 2007 年成立以来，专注于高性能镍基合金材料的研发与生产，其 AWS A/SFA 5.14 标准 ERNiCrMo-3（Inconel 625）焊丝凭借卓越的焊接性能和耐腐蚀能力，已成功应用于 ADNOC、沙特阿美、卡塔尔石油、科威特石油等全球顶级油服公司的关键项目中，为提高油气生产效率和设备可靠性提供了坚实保障。

二、凯鑫合金 ERNiCrMo-3 焊丝生产实力

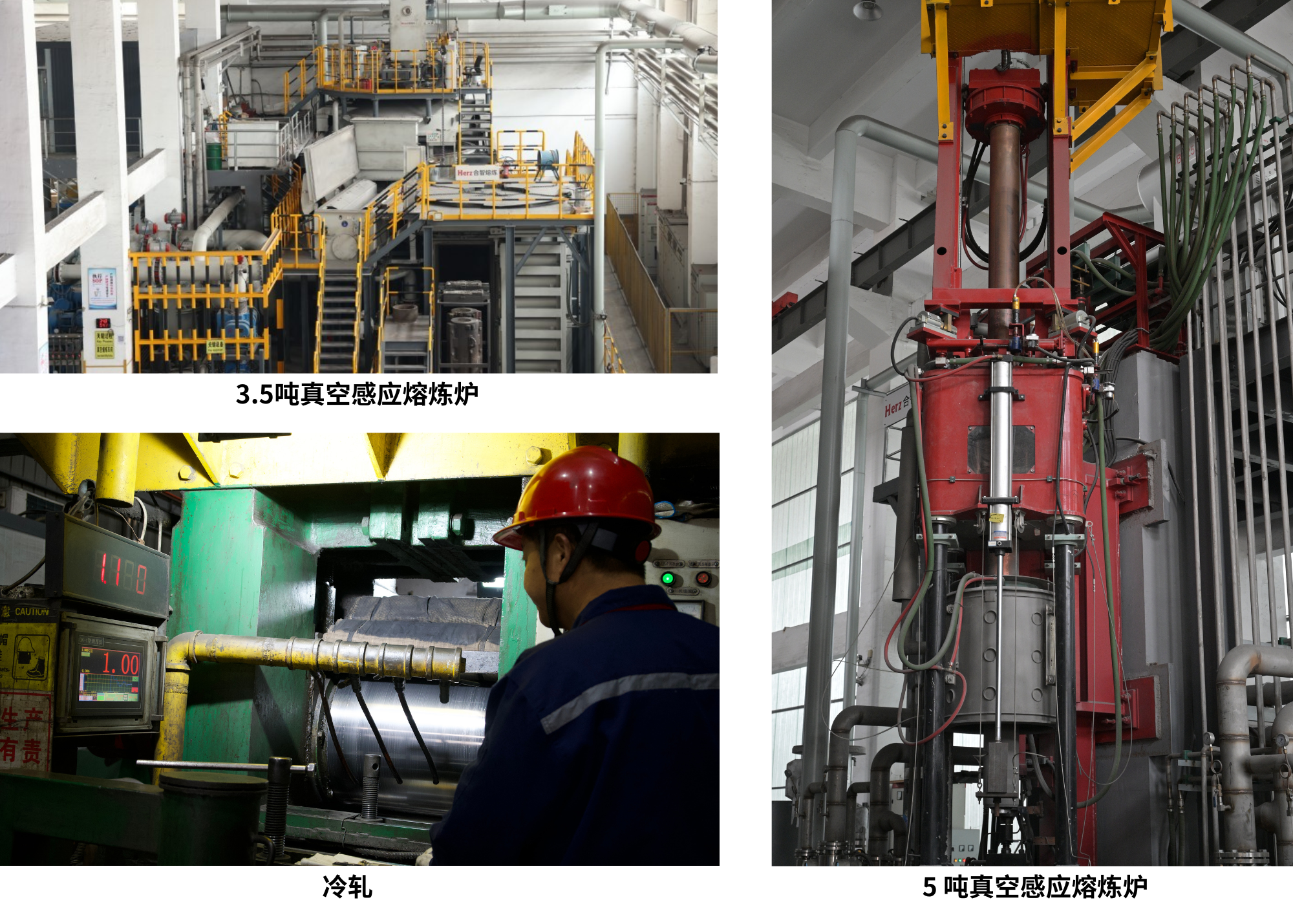

凯鑫合金创建于 2007 年 4 月 18 日，至今已有 19 年镍基合金材料生产经验，是国家级专精特新小巨人企业。公司建立了从原料冶炼到成品检测的完整产业链，拥有最大 5 吨真空感应熔炼炉、3.5 吨气氛保护电渣重熔炉、多道次精密冷拔生产线以及先进的理化检测中心。

凯鑫合金 ERNiCrMo-3 焊丝严格按照 AWS A5.14:2005 和 GB/T15620-2008 标准生产，通过了美国 ABS 船级社认证。公司采用 "真空感应熔炼（VIM）+ 电渣重熔（ESR）" 双联工艺，有效控制气体含量与夹杂物，确保合金成分均匀精准，高端产品铸锭致密度可达 99.5% 以上。每道次冷拔变形量科学控制，并间插保护气氛中间退火，成品丝直径公差稳定在 ±0.02mm 以内，表面光洁度高，无裂纹、毛刺等缺陷。

三、ERNiCrMo-3 焊丝技术参数与焊接性能

3.1 化学成分

凯鑫合金 ERNiCrMo-3 焊丝的化学成分严格控制在 AWS A5.14 标准范围内，典型值如下：

表格

元素	Ni	Cr	Mo	Nb	Fe	C	Mn	Si	S	P
含量 (%)	62.0	22.0	9.0	3.5	≤1.0	≤0.03	≤0.3	≤0.3	≤0.005	≤0.008

数据来源：凯鑫合金产品检测报告

高镍含量提供了优异的耐应力腐蚀开裂能力，高铬含量保证了良好的抗氧化和耐均匀腐蚀性能，高钼含量显著提高了耐点蚀和缝隙腐蚀能力，铌元素作为稳定化元素，有效防止了焊接热影响区的晶间腐蚀倾向。

3.2 力学性能

凯鑫合金 ERNiCrMo-3 焊丝熔敷金属的力学性能（焊态）如下：

表格

性能指标	数值	标准要求
抗拉强度	760MPa	≥690MPa
屈服强度	480MPa	≥400MPa
伸长率	42%	≥30%
室温冲击韧性	120J	≥80J

数据来源：凯鑫合金产品检测报告

3.3 焊接工艺性能

凯鑫合金 ERNiCrMo-3 焊丝具有优异的焊接工艺性能，适用于 GTAW（钨极氩弧焊）、GMAW（气体金属弧焊）和 SAW（埋弧焊）等多种焊接工艺。其主要特点包括：

电弧稳定，飞溅极少，焊缝成形美观
全位置焊接性能良好，特别适合管道内堆焊
抗热裂纹能力强，收弧处不易产生弧坑裂纹
对焊接参数的适应性宽，工艺窗口大

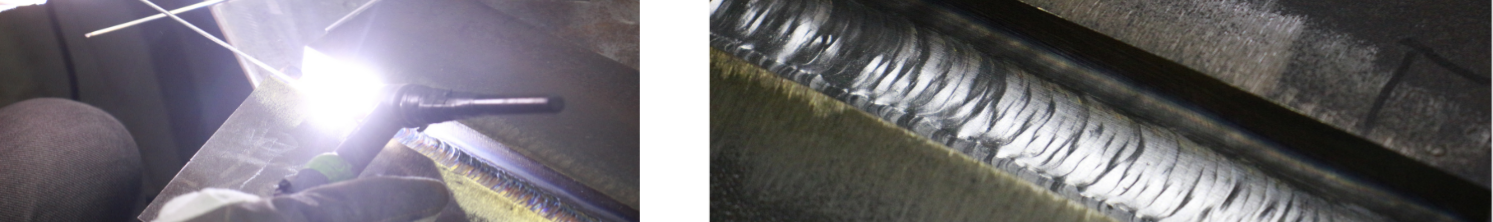

油漆管道堆焊关键工艺要点：

保护气体：GTAW 采用纯氩，GMAW 采用 98% Ar+2% CO₂
层间温度：严格控制在 150℃以下，避免敏化
热输入：控制在 12kJ/cm 以内，防止晶粒粗大
稀释率：控制在 10% 以下，确保堆焊层耐蚀性能
堆焊厚度：通常 3-5mm，有效耐蚀层厚度不小于 2mm

四、ERNiCrMo-3 焊丝耐腐蚀性能与 G28、G48 试验验证

4.1 耐腐蚀性能概述

ERNiCrMo-3 焊丝熔敷金属的抗点蚀当量（PREN）值≥40，在含氯离子、硫化氢、二氧化碳等腐蚀性介质中表现出卓越的综合耐蚀性能：

晶间腐蚀：低碳设计 + 铌稳定化，有效抵抗焊接热影响区晶间腐蚀
点蚀与缝隙腐蚀：高钼含量使其临界点蚀温度 (CPT) 超过 50℃
应力腐蚀开裂：对硫化物应力腐蚀开裂 (SSC) 和氯化物应力腐蚀开裂 (Cl-SCC) 具有高度抵抗力
均匀腐蚀：耐多种酸、碱、盐介质的腐蚀，包括硫酸、盐酸、磷酸等

4.2 ASTM G28 晶间腐蚀试验

ASTM G28 标准是检测镍基合金晶间腐蚀敏感性的重要方法，方法 A 采用硫酸 - 硫酸铁溶液，在沸腾温度下浸泡 24 小时。凯鑫合金 ERNiCrMo-3 焊丝熔敷金属的 G28 试验结果如下：

表格

试验条件	失重率	行业要求	结果判定
ASTM G28 方法 A，沸腾 24h	0.28mm/a	<0.5mm/a	合格

数据来源：第三方检测机构报告

试验后试样表面无晶间腐蚀裂纹，金相组织观察显示晶界清晰，无碳化物析出和贫铬区，表明凯鑫合金 ERNiCrMo-3 焊丝具有优异的抗晶间腐蚀性能。

4.3 ASTM G48 点蚀和缝隙腐蚀试验

ASTM G48 标准是检测不锈钢和镍基合金耐点蚀和缝隙腐蚀性能的常用方法，方法 A 采用三氯化铁溶液。凯鑫合金 ERNiCrMo-3 焊丝熔敷金属的 G48 试验结果如下：

表格

试验条件	临界点蚀温度 (CPT)	缝隙腐蚀温度 (CCT)	行业要求	结果判定
ASTM G48 方法 A	58℃	52℃	>50℃	合格

数据来源：第三方检测机构报告

试验结果表明，凯鑫合金 ERNiCrMo-3 焊丝熔敷金属在高浓度氯离子环境中具有优异的耐点蚀和缝隙腐蚀能力，能够满足油气行业最严苛的腐蚀工况要求。

五、全球顶级油服公司应用案例

5.1 沙特阿美酸性气田管道堆焊项目

项目背景：沙特阿美某酸性气田，天然气中 H₂S 含量达 15%，CO₂含量达 8%，Cl⁻含量达 5000ppm，操作温度 120℃，操作压力 10MPa。原采用 316L 不锈钢管道，平均使用寿命仅 18 个月，频繁的维修更换严重影响了生产效率。

解决方案：采用凯鑫合金 ERNiCrMo-3 焊丝在碳钢管道内壁进行堆焊，堆焊厚度 4mm，稀释率控制在 8% 以下。

应用效果：

设备使用寿命从 18 个月延长至 10 年以上
减少了 90% 的维修停机时间
综合成本降低了 60% 以上
所有焊缝均通过沙特阿美严格的 G28 和 G48 腐蚀试验

5.2 ADNOC 海上平台输油管道项目

项目背景：ADNOC 某海上平台输油管道，输送介质为含硫原油，Cl⁻含量达 12000ppm，海水浸泡环境，操作温度 80℃。要求管道内壁耐蚀层能够抵抗海水和原油的双重腐蚀。

解决方案：采用凯鑫合金 ERNiCrMo-3 焊丝进行管道内堆焊，采用 GMAW 工艺，焊接热输入控制在 10kJ/cm 以内。

应用效果：

已安全运行 7 年，无任何腐蚀泄漏
焊缝经第三方检测，G28 失重率 0.32mm/a，G48 CPT 55℃
获得了 ADNOC 的长期供应商资格

5.3 卡塔尔石油液化天然气 (LNG) 管道项目

项目背景：卡塔尔石油某 LNG 项目，管道输送介质为低温液化天然气，同时需要抵抗海水腐蚀和工艺介质中的微量氯离子腐蚀。

解决方案：采用凯鑫合金 ERNiCrMo-3 焊丝进行管道内壁堆焊和异种金属焊接。

应用效果：

所有焊缝均通过了 - 196℃低温冲击试验
耐海水腐蚀性能优异，盐雾试验 5000 小时无点蚀
项目一次性通过验收，获得了卡塔尔石油的高度评价

5.4 科威特石油炼油厂管道修复项目

项目背景：科威特石油某炼油厂，部分管道因长期接触含硫、含氯介质发生腐蚀，需要进行在线修复。

解决方案：采用凯鑫合金 ERNiCrMo-3 焊丝进行现场堆焊修复，无需更换整段管道。

应用效果：

修复时间从原来的 7 天缩短至 2 天
修复后的管道使用寿命与新管道相当
为客户节省了大量的设备更换成本和停产损失

六、结论

凯鑫合金 ERNiCrMo-3（Inconel 625）焊丝凭借其稳定的产品质量、卓越的焊接性能和优异的耐腐蚀能力，已成为全球油气行业油漆管道堆焊的首选材料。其严格按照 AWS A/SFA 5.14 标准生产，100% 通过 G28 和 G48 腐蚀试验，能够满足 ADNOC、沙特阿美、卡塔尔石油、科威特石油等全球顶级油服公司最严苛的工况要求。

凯鑫合金 19 年的专业生产经验和完整的产业链优势，确保了产品的一致性和可靠性。通过在碳钢管道内壁堆焊 ERNiCrMo-3 耐蚀层，不仅能够显著提高设备的使用寿命，减少维修停机时间，还能够大幅降低综合成本，为油气行业的高效安全生产提供了有力支持。

随着全球油气开采向更深、更复杂的地层发展，对耐腐蚀材料的需求将持续增长。凯鑫合金将继续加大研发投入，不断提升产品性能和质量，为全球客户提供更加优质的镍基合金材料解决方案。
